Niewidoczne pęknięcia na powierzchni materiału – jak badania PT ujawniają ukryte wady?

Na czym polegają badania PT?

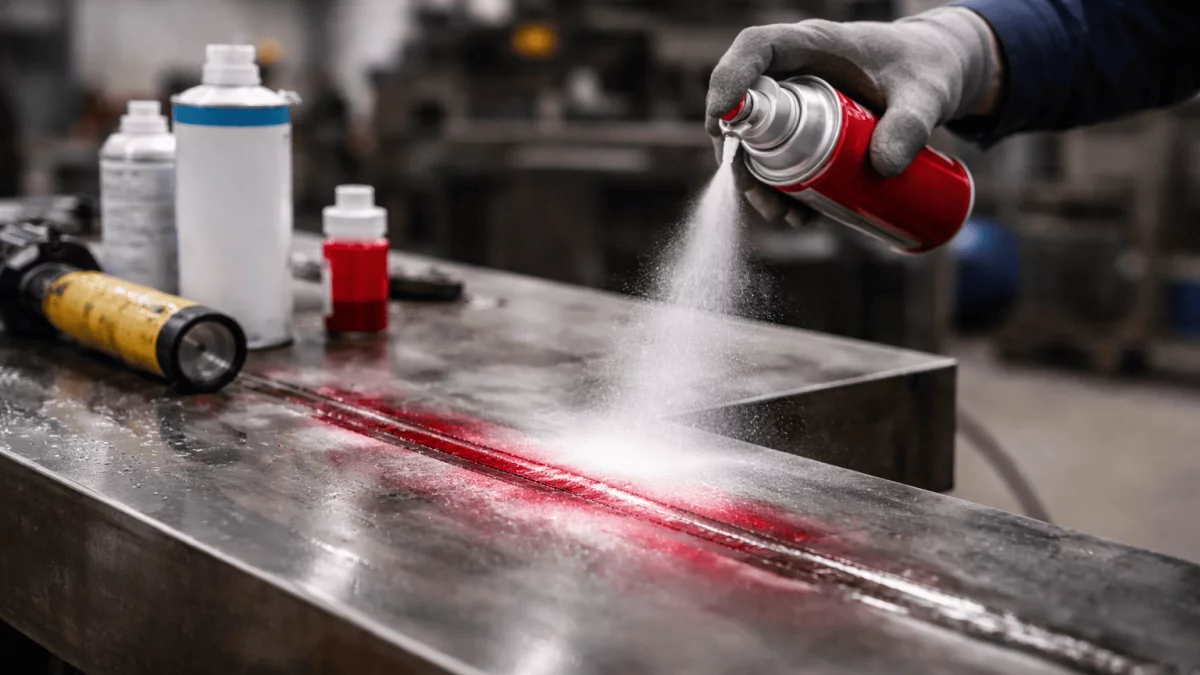

Badania PT należą do grupy badań nieniszczących (NDT), czyli metod diagnostycznych pozwalających ocenić stan materiału bez jego uszkodzenia. Technika ta umożliwia wykrywanie nieciągłości powierzchniowych, takich jak pęknięcia, porowatość czy mikroszczeliny, które często są niewidoczne gołym okiem.  Podstawą działania metody penetracyjnej jest zjawisko kapilarności. Na badaną powierzchnię nanosi się specjalną ciecz – penetrant – która wnika w najmniejsze szczeliny materiału. Następnie nadmiar środka jest usuwany, a zastosowanie wywoływacza pozwala ujawnić miejsca, w których ciecz pozostała w nieciągłościach. Dzięki temu na powierzchni pojawiają się charakterystyczne wskazania obrazujące lokalizację wad. Metoda ta jest szczególnie przydatna w diagnostyce elementów o gładkiej, nieporowatej powierzchni. Proces badania penetracyjnego zwykle obejmuje kilka etapów:

 •      przygotowanie i oczyszczenie powierzchni materiału,

•      naniesienie penetrantu i czas jego wnikania,

•      usunięcie nadmiaru cieczy z powierzchni,

•      zastosowanie wywoływacza ujawniającego wskazania,

•      interpretację wyników przez certyfikowanego specjalistę.

Warto podkreślić, że metoda PT nie pozwala określić dokładnej głębokości wady, lecz umożliwia precyzyjne wskazanie jej lokalizacji i rozmiaru na powierzchni elementu.

 Zastosowanie badań penetracyjnych w przemyśle

Badania PT są jedną z najbardziej uniwersalnych metod kontroli jakości stosowanych w przemyśle. Można je przeprowadzać na wielu materiałach, w tym na stalach, stopach aluminium, miedzi czy niektórych materiałach niemetalicznych. Technika ta znajduje zastosowanie zwłaszcza w sytuacjach, gdy konieczna jest dokładna kontrola powierzchni elementu konstrukcyjnego lub połączenia spawanego. Do najczęstszych obszarów wykorzystania badań penetracyjnych należą:

•      kontrola jakości spoin spawanych,

•      diagnostyka odlewów i odkuwek metalowych,

•      badanie elementów maszyn i instalacji przemysłowych,

•      wykrywanie nieszczelności zbiorników i rurociągów,

•      analiza komponentów stosowanych w energetyce i petrochemii.

Badania penetracyjne są szczególnie cenne w branżach, w których nawet niewielkie uszkodzenie powierzchni może prowadzić do poważnych konsekwencji eksploatacyjnych.

W praktyce diagnostycznej realizują je wyspecjalizowane laboratoria badań nieniszczących. Przykładem jest Laboratorium Badań Nieniszczących NAFTO, które wykonuje analizy materiałowe oraz kontrolę jakości elementów przemysłowych.

Należy jednak pamiętać, że metoda penetracyjna ma również swoje ograniczenia. Wady muszą być otwarte na powierzchni materiału, aby penetrant mógł w nie wniknąć. Z tego powodu badania PT często stanowią uzupełnienie innych technik diagnostycznych, które pozwalają analizować również nieciągłości znajdujące się głębiej w strukturze materiału. W związku z tym tak istotna jest wstępna konsultacja z ekspertami.
